91九色蝌蚪91pornv_久久精品一本久久99精品_国产精品久99_老司机福利在线观看_www.国产视频_国产视频精品网

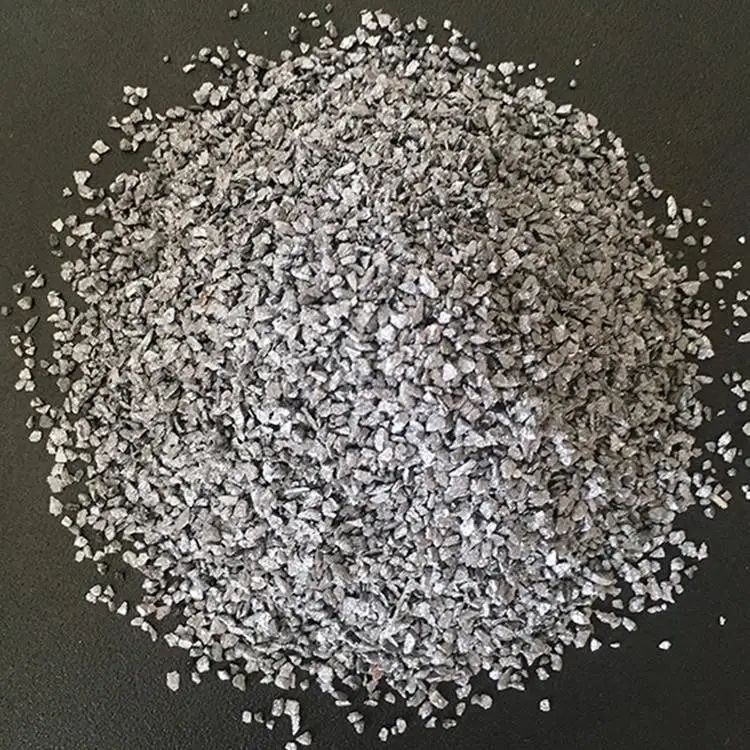

硅鋇鈣孕育劑是一種很好的煉鋼材料，可用作脫氧劑使用，具有很好的脫氧、脫硫效果。在鋼材冶煉中加入一定量的硅鋇鈣孕育劑不但可以去處鋼鐵中多余的氧，還可以脫硫、磷等雜質，對于一些低磷、硫的鋼種有著好的冶煉效果。除此之外，硅鋇鈣作為孕育劑使用時也有著好的效果，可以促進石墨化改善石墨形態和分布狀況。

　　與硅鐵相比石墨化能力，增加共晶團數，改善不同厚度斷面組織和硬度均勻性的能力更強，而且衰退速度慢。相同加入量時，用鋇硅鐵孕育比用硅鐵提高抗拉強度20-30N/mm2。與硅鐵相比，添加量變化時鑄件硬度變化范圍小。同一加入量時，階梯試塊不同斷面上硬度差值小，它促進析出均勻細小A型石墨。在球化處理后的鐵水中加入鋇硅鐵可增加石墨球數，改善圓整度，避免滲碳體，分散或減少磷共晶。它有很微弱的球化作用和微弱的穩定珠光體作用。鋇含量過高并不明顯增加效果，以4-6%為好。鋁也起脫氧促進石墨化作用。鋁量過多易產生氣孔1-2%為好，鋇硅鐵中含錳8-10%可降低熔點，增加比重，改善其熔解性，對孕育后鑄件的強度和白口傾向并無明顯影響。為降低成本也可不含錳，不含錳者含硅量應偏于上限，鋇硅鐵假比重3.0-3.3，熔化溫度范圍1170-1250℃。熔解性略優于硅鐵，潮濕空氣中易氧化。

　　硅鋇鈣作為脫氧劑使用時加入鋼液中科院增加鈣在鋼液中的溶解度，與其他脫氧劑相比，鈣的含量有所提高，由此可見，鋇在鋼液中保護了鈣，降低了鈣的氧化，從而達到了對鋼液鈣處理的目的。

　　好了，以上便是關于硅鋇鈣孕育劑的相關信息介紹，更多詳情了解關注官網：http://www.szcaxieji.cn/
